半導體硅片(Wafer)集成電路或IC芯片的等離子處理
發布時間：2022-04-01 14:54:39
瀏覽數：17937
半導體硅片（Wafer)等離子處理
集成電路或IC芯片是當今電子產品的復雜基石?，F代IC芯片包括印刷在晶片上的集成電路，并且附接到“封裝”，該“封裝”包含到印刷電路板的電連接，IC芯片焊接在印刷電路板上。用于IC芯片的封裝還提供遠離晶片的磁頭轉移，并且在某些情況下，提供圍繞晶片本身的引線框架。
IC芯片制造領域中，等離子體處理技術己是一種不可替代的成熟工藝，不論在芯片源離子的注入，還是晶元的鍍膜，亦或是我們的低溫等離子表面處理設備所能達到的：在晶元表面去除氧化膜、有機物、去掩膜等超凈化處理及表面活化提高晶元表面浸潤性。
當IC芯片包含引線框架時，晶片上的電連接結合到引線框架上的焊盤，然后引線框架焊接到封裝上。
為了確保清潔，持久和電阻低的粘合，許多IC制造商利用等離子技術在膠合或焊接之前清潔每個接觸點。!半導體的等離子體處理可以顯著提高可靠性。
等離子作用一般應用包括：
1.清潔：去除材料表面的污染物和殘留物
2.粘接：促進材料的直接粘合
3.粘著：準備涂層，涂漆等表面
4.聚合：通過氣態單體實現聚合
5.激活：改變表面屬性以創建功能區域
半導體行業的應用

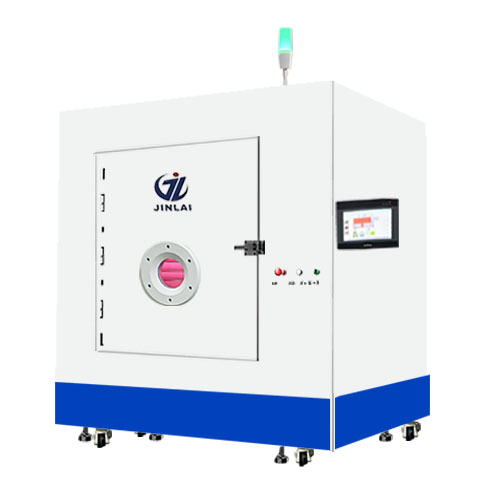

深圳金徠等離子處理系統目前用于以下領域，例如清潔、蝕刻、表面活化和提高可制造性：
半導體封裝和組裝(ASPA)，晶圓級封裝(WLP)
封裝，成型
底部填充
線焊
